刮泥機概述

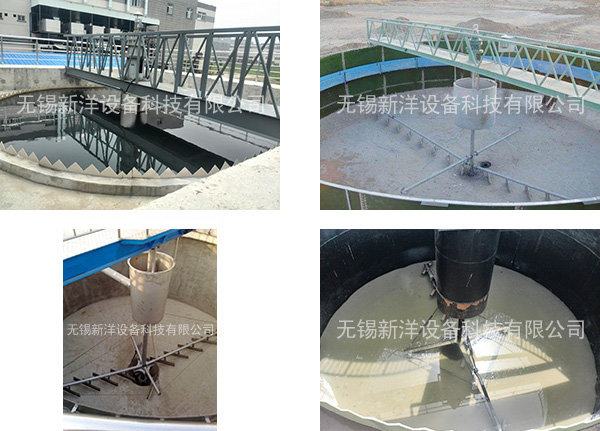

       中心傳動刮吸泥機采用中心傳動，污水從進水管流入導流筒擴散后，均勻的向周邊呈輻射狀流出，呈懸浮狀的污泥經沉淀后沉積于池底，驅動裝置帶動中心豎架旋轉，并帶動刮臂及刮泥板轉動，刮泥板將污泥刮集后由吸泥管靠池內靜水壓抽吸至中心泥缸，再通過中心排泥管排出池外，水面上的浮渣通過旋轉撇渣裝置導入排渣斗內排出池外；而上清液則通過三角形出水堰板溢入出水槽內排出。我公司將會針對用戶不同工藝控制條件要求，做相應的配套調整設計，以確保泥漿沉降分離和洗滌效果，減少浪費，節約投資成本。

設備主要特點
       1、工作橋可采用半橋式，其材質可采用碳鋼或不銹鋼制造；
       2、驅動裝置采用斜齒輪減速機與蝸輪減速機組合，保證輸出扭矩與轉速，傳動效果高；
       3、配置機械和電氣雙重過載保護裝置，運轉安全可靠；
       4、各吸泥管自成單元，可通過吸泥管管口的開度來調節流量，從而控制污泥回流比；
       5、設備操作簡便，可直接就地/遠程控制設備的運行；
       6、一旦生產過程中出現操作不當或發生意外，耙式刮板負載超出許用安全值時，控制系統能及時報警，停車并將耙式刮板提升脫離泥漿層，確保攪拌傳動裝置運行安全。


型號規格表示

訂貨須知
       1、訂貨時，請注明池徑、池深等主要參數及提供沉淀池土建圖；
       2、請注明設備材質；
       3、若需配套進水柱管、不銹鋼出水槽、出水堰板、浮渣擋板等附件，請注明相關尺寸；
       4、若客戶有特殊要求，可在訂貨合同中事先注明。

主要技術參數和安裝外形尺寸

型號    參數		ZCGX-10	ZCGX-12		ZBGX-14	ZCGX-16	ZCGX-18	ZCGX-20	ZCGX-25	ZCGX-30
池徑D（m）		10	12		14	16	18	20	25	30
基本 尺寸	D1（mm）	3000	3000		3000	3000	3000	3000	3500	3500
	D2（mm）	1000	1000		1000	1200	1200	1200	1200	1200
	D3（mm）	500	500		500	600	600	600	600	600
	D4（mm）	1200	1200		1200	1400	1400	1400	1400	1400
	H（mm）	3~5（用戶確定）
	H1（mm）	300
	H2（mm）	915
	B（mm）	5300		6360	7360	8360	9360	10360	12860	15360
電機功率		0.75		0.75	1.1	1.5	1.5	1.5	2.2	2.2
外緣線速度（m/min）		1~3			2~3
